10インチ2.75Jワイドホイールを装着した車輌でディスク化しました。

10インチ2.75Jワイドホイールでブレンボ4Pキャリパーを装着する

173mmピッチステムキットに10インチ2.75Jワイドホイールを装着しブレンボ4Pキャリパーでディスク化した画象です。
キャリパーとホイールの組み合わせとしては、大変バランスの良い組み合わせです。

10インチ2.75Jワイドホイールでブレンボ4Pキャリパーを装着する

使用しているディスクローターは、NSR50/80、XR50/100モタード、NSF100用のΦ220ローターを使用しています。
(※フローティングタイプのディスクローターはキャリパーサポートやブレーキパッドと干渉します)

10インチ2.75Jワイドホイールでブレンボ4Pキャリパーを装着する

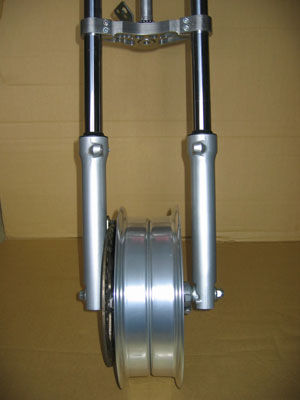

前から見た画象。NSRミニ用のフロントフォーク(NSR50/80用、XR50/100モタード、NSF100フロントフォークも可)を使用しています。

10インチ2.75Jワイドホイールでブレンボ4Pキャリパーを装着する

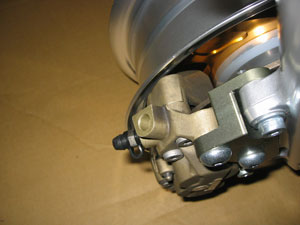

リムとキャリパー間のクリアランス。
(※注意!NSR50/80用、XR50/100モタード、NSF100用の純正キャリパーは、リムと干渉するため装着できません)

上記ディスク化に使用している商品
173mmピッチステムキット(種類により各種あり。)
39028 フロントディスクハブ
39301 NSRミニフロントフォーク
39360 10インチワイドホイール2.75J
ホイールスペーサー(2.75J,3.5J,4.0JDタイプ) (画象は品番39090(廃盤)を使用)
36004 キャリパーサポートブレンボ4Pシルバー(画象は品番36001(廃番)を使用
39044 ブレンボ4Pキャリパー(廃盤)
2.75Jワイドホイール推奨タイヤ(マキシス110/80-10,もしくはミシュランS1 110/80-10を推奨)
ブレーキホース(ハンドルの高さにより変わりますが、Φ30フォークの場合、約700mmから750mmを使用)
