旧型モンキー用トリプルスクエアスイングアーム リペア (600024)
こちらのリペア部品は、モンキー旧型トリプルスクエアスイングアーム用リペア部品です。
ピボット部にアルミカラーが圧入されているタイプには使用することができません。

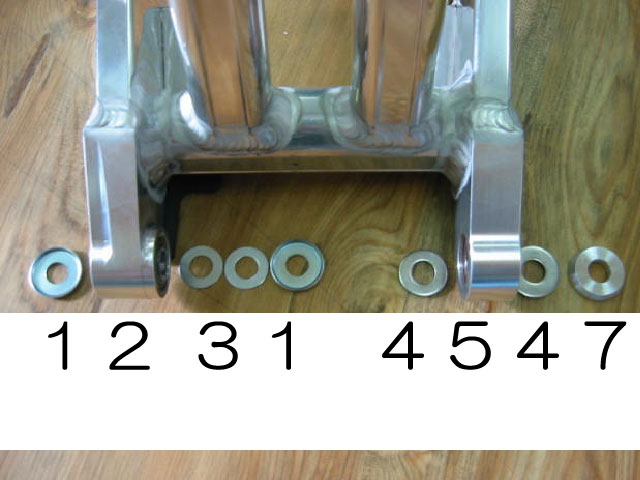

| 番号 | 部品名 | 部品CD | 数量 | 価格(税抜) |
| 1 | 専用ﾌﾟﾚｽﾜｯｼｬ | 600024 | 2 | 廃盤 |
| 2 | ﾆｰﾄﾞﾙﾛｰﾗｰﾍﾞｱﾘﾝｸﾞ | 600025 | 1 | 1100 |
| 2 | ﾍﾞｱﾘﾝｸﾞ内輪 | 600026 | 1 | 800 |
| 5 | ﾎﾞｰﾙﾍﾞｱﾘﾝｸﾞ | 600027 | 2 | 700 |
| 4 | ﾜｯｼｬ 外径22 | 600028 | 2 | 50 |
| 3 | ﾜｯｼｬ 厚み0.5mm | 666666 | 2 | 30 |
| 7 | アルミカラー | 666665 | 1 | 200 |
※ニードルベアリング側がチェーン側、ボールベアリング側がブレーキ側です。
［注意］?
2､1の部品は出荷時に圧入済みです。
3のワッシャはクリアランス調整用シムですので枚数の変動がございます。
通常これらの部品は出荷時に順番どうりに仮組みされております。
テープを取り外しの際はご注意ください。
- ノーマルアクスルシャフトに7のカラー、4の外径22mmのワッシャを入れてください。
- アクスルシャフトをスイングアームのブレーキ側から差し込んでください。
- 5のベアリングの裏側に4の外径22mmのワッシャを差込ます。
- 2のニードルベアリング側は1のプレスワッシャで挟み込みます。
その時3の調整用シムを内側にいれてください。 - 調整用ワッシャは枚数に変動がございます。
また各フレームの個体差にっても差異がございますので、その時は3のワッシャで調整してください。 - ノーマルナットでアクスルシャフトを固定してください。
