モンキー ワイドスイングアーム モノショック 各種  (90077)









モンキー用スイングアームのワイド幅(ワイドハブ用)スイングアームは、幅187〜190mmで製作されたスイングアームです。
モンキー純正ハブが使用できるように、専用カラーが付属しております。
ディスク化の際は39048のワイドリアディスクハブを使用することができます。
ディスク仕様の際はブレーキ止めの長さを、25mmにする必要があります。
(指定がない場合はドラムでの制作です)
強度のある「目の字断面」を採用したトリプルスクエアパイプのスイングアームは、16cm以上を選択されるユーザー様に80%以上の支持を誇るパイプです。

8-4.0J装着の際は、フロントに当社4mmオフセットスプロケット、リアに当社スプロケットスペーサー4mmが必要になります。
10-4.0装着の際は、フロントに当社7mmオフセットスプロケット、リアに当社スプロケットスペーサー8mmが必要になります

※STD(スタンダード)、T/S(トリプルスクエア)、T/Sミニ(トリプルスクエアミニ)、S/A(スイングアーム)は略称となります。
※8インチ4.0Jまで(ディスクは3.5Jまで)、10インチは4.0Jまで装着可能です。
※トリプルスクエアパイプのみ、チェーンスライダーが下にも付いています。
※スタンダードスタビ付きタイプ2は、メインパイプが42mm x 32mm 太パイプとなっております。
(通常のスタンダードスタビ付きは32mm x 32mm 細パイプ仕様)
※リアショックはNSR50/80純正をご使用ください。
※オーリンズTTXは装着不可
60661

●リアショック 適応表(モンキー、ゴリラ)

長さ ツインショック モノショック
4cm 285mm
6cm 285mm
8cm 305mm
10cm 305mm
12cm 305mm 210mm
14cm 330mm 210mm
16cm 330mm 210mm
20cm 330mm 210mm

sapipe2

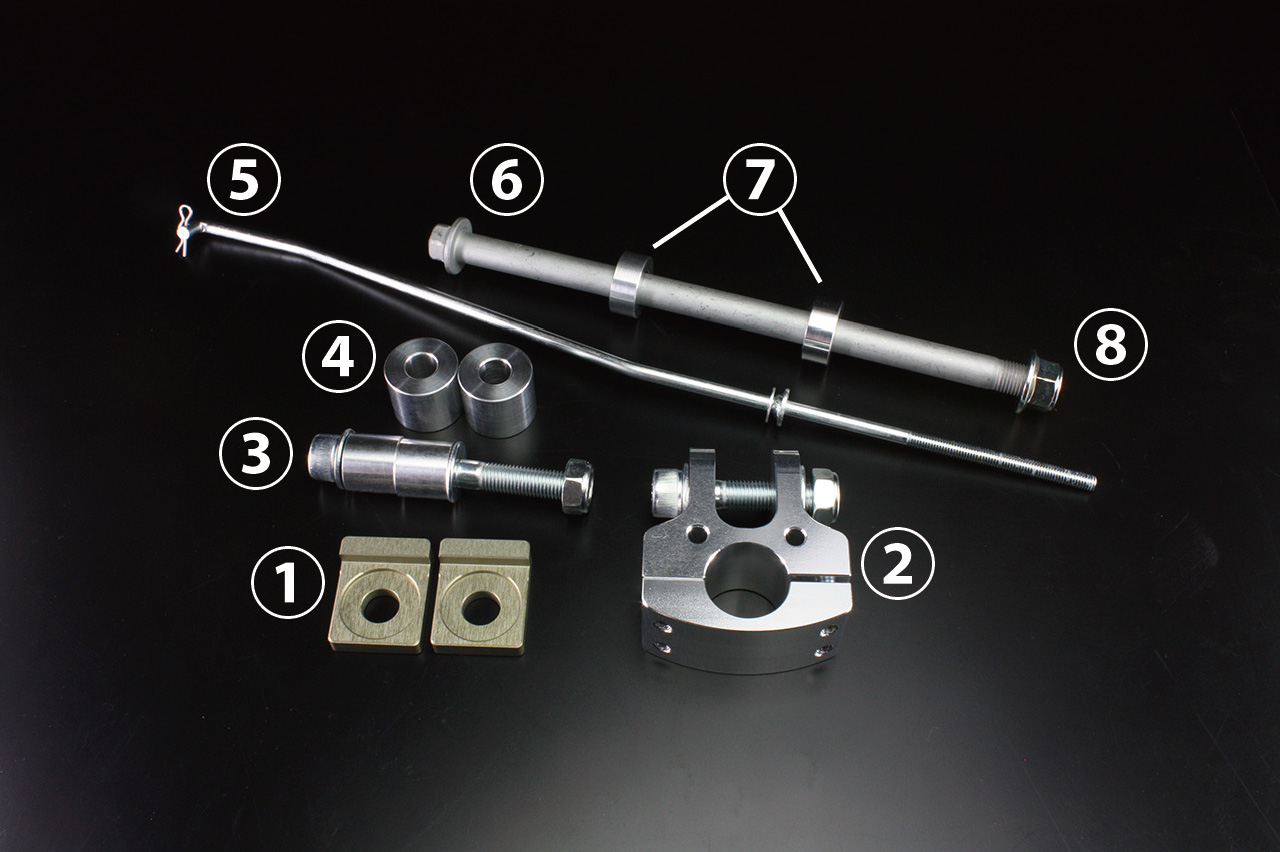

【付属品】

①チェーン引きコマ・・・1セット(各パイプ形状専用品)
②フレーム側モノショックサス受け・・・1セット(リペア品番30033)
③ショック取り付け用ボルトセット
ボルト・・・1つ(リペア品番65243)
ナット・・・1つ(リペア品番65229)
ワッシャ・・・2つ(リペア品番65090/1個入り)
カラー17.9mm・・・2つ(リペア品番68104/1個入り)
④シート固定用カラー22mm・・・2つ(リペア品番68133)
⑤ドラムブレーキロッド・・・1つ(スイングアームの長さに応じて)※ディスク仕様の場合は付属しておりません
⑥アクスルシャフト230mm・・・1つ(リペア品番38061)
⑦アクスルカラー10mm・・・2つ(リペア品番68134/1個入り)
⑧アクスルナットM12・・・1つ(リペア品番38001)



【車種】モンキー、ゴリラ
【材質】7N01、A5083材使用
【表面処理】バフ仕上げ







★★納期について★★
「在庫僅少」と表記されておりますが、こちらの商品は受注生産品となります。

納期目安
バフ仕上げ

→ご注文日より約2週間程

ブラックアルマイト仕上げ(オプション)

→ご注文日より約1ヶ月~1ヵ月半程

セラコート仕上げ(オプション)

→ご注文日より約1ヵ月~1ヵ月半程

※諸事情等により納期が変動する場合もございます





◆スイングアームオプションはコチラから

*1 タイヤサイズ130/70-10もしくは100/65-12(FMR F65)専用です

注文番号 タイトル (定価)販売価格(税別)
在庫状態 数量 単位
90077 モンキー ワイドスイングアーム STD モノ +16cm スタビ無し *1 (¥49,200) ¥49,200
在庫確認
90037 モンキー ワイドスイングアーム STD モノ +20cm スタビ無し (¥49,200) ¥49,200
在庫確認
90078 モンキー ワイドスイングアーム T/S モノ +16cm スタビ無し *1 (¥58,800) ¥58,800
在庫確認
90057 モンキー ワイドスイングアーム T/S モノ +20cm スタビ無し (¥58,800) ¥58,800
在庫確認
90262 モンキー ワイドスイングアーム T/Sミニ モノ +14cm スタビ無し *1 (¥55,200) ¥55,200
在庫確認
90263 モンキー ワイドスイングアーム T/Sミニ モノ +16cm スタビ無し *1 (¥55,200) ¥55,200
在庫確認
90264 モンキー ワイドスイングアーム T/Sミニ モノ +20cm スタビ無し (¥55,200) ¥55,200
在庫確認
90272 モンキー ワイドスイングアーム STD モノ +16cm スタビ有り *1 (¥61,200) ¥61,200
在庫確認
90273 モンキー ワイドスイングアーム STD モノ +20cm スタビ有り (¥61,200) ¥61,200
在庫確認
90450 モンキー ワイドスイングアーム STD モノ +16cm スタビ有り タイプ2 *1 (¥63,600) ¥63,600
在庫確認
90451 モンキー ワイドスイングアーム STD モノ +20cm スタビ有り タイプ2 (¥63,600) ¥63,600
在庫確認
90274 モンキー ワイドスイングアーム T/S モノ +16cm スタビ有り *1 (¥70,800) ¥70,800
在庫確認
90275 モンキー ワイドスイングアーム T/S モノ +20cm スタビ有り (¥70,800) ¥70,800
在庫確認
90265 モンキー ワイドスイングアーム T/Sミニ モノ +14cm スタビ有り *1 (¥67,200) ¥67,200
在庫確認
90266 モンキー ワイドスイングアーム T/Sミニ モノ +16cm スタビ有り *1 (¥67,200) ¥67,200
在庫確認
90267 モンキー ワイドスイングアーム T/Sミニ モノ +20cm スタビ有り (¥67,200) ¥67,200
在庫確認
68134 ●リペア アクスルカラー(24×13×10) ※1台につき2個必要 (¥220) ¥220
在庫確認
68133 ●リペア シートカラー(26×11×22)※1台につき2個必要 (¥300) ¥300
在庫確認
