まずはブレンボ4Pキャリパーとの組み合わせ。

10インチワイドホイールディスク化 ブレンボ4Pキャリパー

199mmピッチ(マルチタイプ)ステムキットに、10インチ3.5Jワイドホイールを装着しブレンボ4Pキャリパーでディスク化した画象です。
199mmピッチのステムキットでディスク化できる最大幅のホイールを装着しています。
4Jワイドホイールでディスク化する場合はこちらを御覧ください。





10インチワイドホイールディスク化 ブレンボ4Pキャリパー

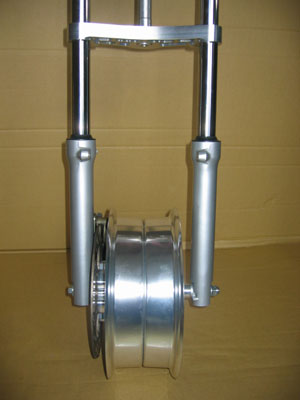

前から見た画象。NSRミニ用のフロントフォーク(NSR50/80用、XR50/100モタード、NSF100フロントフォークも可)を使用しています。
使用しているディスクローターは、NSR50/80、XR50/100モタード、NSF100用のΦ220ローターを使用しています。
(※フローティングタイプのディスクローターはキャリパーサポートやブレーキパッドと干渉します)





10インチワイドホイールディスク化 ブレンボ4Pキャリパー

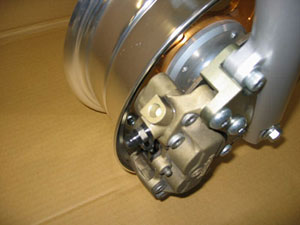

リムとキャリパー間のクリアランス。クリアランスは十分です。





NSR50/80用の純正キャリパーとの組み合わせ。

10インチワイドホイールディスク化 NSR50/80キャリパー

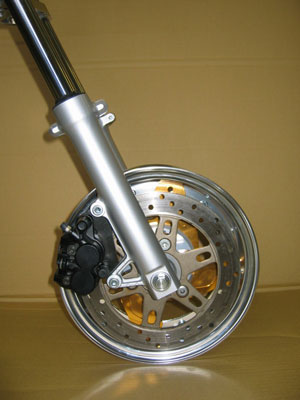

フォークピッチ199mmのマルチタイプステムキットを使用すると、NSR50/80用の純正キャリパーが使用できます。
画象はNSRミニフォークを使用しています。NSR50/80、XR50/100モタード,NSF100用の純正フォークも可能です。



10インチワイドホイールディスク化 NSR50/80キャリパー

※製品誤差によりキャリパーとリムが干渉する恐れがあります。
キャリパー側を加工し対応してください。







上記ディスク化に使用している商品

199mmピッチステムキット(種類により各種あり。オススメは品番31133です)
39082 ワイドフロントディスクハブ
39068 10インチワイドホイール3.5J
39301 NSRミニフロントフォーク
ホイールスペーサー(2.75J,3.5J,4.0JDタイプ) (画象は品番39090を使用)
36004 キャリパーサポートブレンボ4Pシルバー(画象は品番36001(廃番)を使用
39044 ブレンボ4Pキャリパー
※NSR50/80純正キャリパーを使用する場合は品番36004,39044は必要ありません。
3.5Jワイドホイール推奨タイヤ(マキシス110/80-10,もしくはミシュランS1 110/80-10を推奨)
ブレーキホース(ハンドルの高さにより変わりますが、Φ30フォークの場合、約700mmから750mmを使用)
